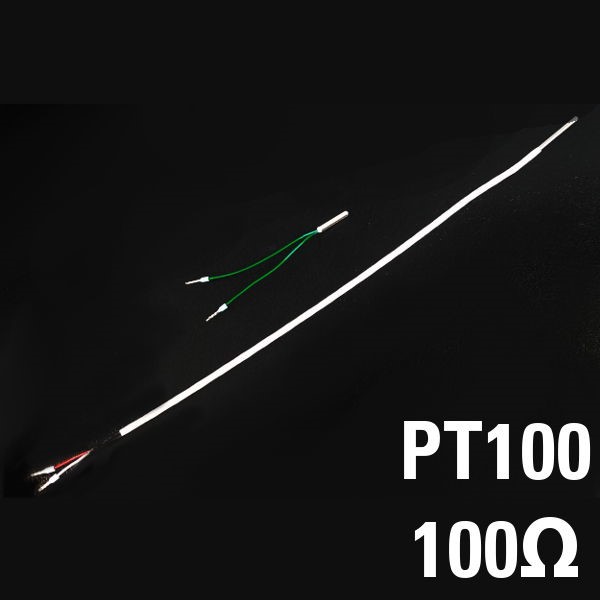

PT100
Ellenállási hőmérséklet érzékelő platina bázison. Pt100-érzékelők hőmérséklet érzékelők, melyek a platina hő hatására bekövetkező ellenállás változásán alapszanak. A megnevezés az anyagból (Pt) és annak névleges ellenállásából R0 tevődik össze 0 °C hőmérséklet esetén.
Pt100 ( R0= 100 Ω).
Az európai DIN-IEC-szabvány (DIN EN 60751/IEC 751) további szabványként működik a platina ellenállás érzékelők esetében, és az elektromos ellenállást Pt100 ellenállás érzékelőre a következőképpen határozza meg: Pt100 0°C esetén = 100,00 Ω
A platina más anyagokkal történő célzott keverése esetén, melyek által az elektromos értékei magas hőmérsékleten jóval kevésbé változnak, mint a tiszta anyagé, és nagyobb hosszú távú stabilitással rendelkeznek.
A mért anyag a mérendő hőmérsékletet gyorsan átveszi, és pontosan méri.
Pt100 - huzal mérési ellenállása
A hőérzékeny platinavezetéket számos tekercsben pl. kerámiamasszába ágyazva és korrózió elleni védelem céljából burkolatként üveg vagy kerámiacsőben helyezik el. Felhasználását a tekercselés technika nagyobb hőmérsékletek mérésénél alkalmazza. A névleges ellenállás kiegyenlítése a platinavezeték rövidítésével történik. A BÜHNEN-nél a Pt100-as érzékelőt standardként használják.
Rozdíl teplotního čidla na zástrčce
 Ni120 a tömlőn |
 Ni120 a felhordófejek |
 PT100 a tömlőn |
 PT100 a felhordófejek |
